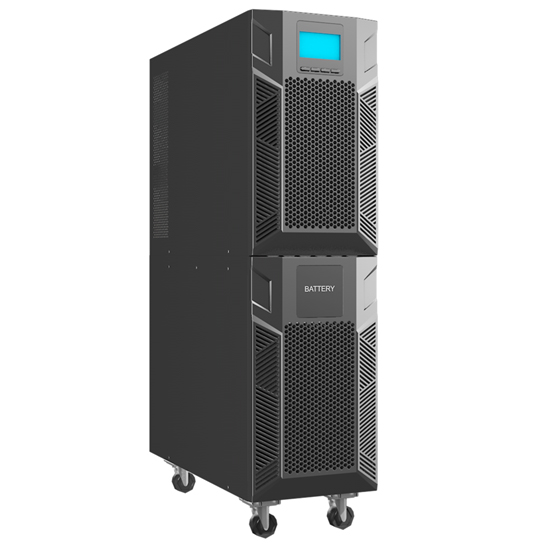

Kstar UDC9106S - Onduleur On line Kstar Puissance 6 Kva Autonomie 15 min en Plein Charge Batteries Extensible
Chargement...
Description du Produit
Avec batteries intégrées, entrée monophasée / sortie monophasée, ONLINE, 6000 VA / 5400 W.
Objectif de l'UPS
Autonomie Ă court terme
Puissance apparente (VA)
6000
Puissance active (W)
5400
Tension d'entrée
Monophasé (220/230 V)
Tension de sortie
Monophasé (220/230 V)
Topologie de l'onduleur
UPS en ligne
Facteur de forme UPS
Onduleur au sol
Type de batterie
Piles internes
Efficacité (%)
94
Zones d'application:
Switches, routeurs, équipements réseau
Systèmes de stockage
Hubs réseau
Serveurs d'entrée de gamme
Éclairage de secours
ContrĂ´leurs API
Systèmes de vidéosurveillance
Petit matériel industriel
Particularités :
Gain de place grâce à la conception de l'onduleur avec des batteries dans un seul boîtier
Double conversion (topologie en ligne)
Gestion intelligente de la batterie
Écran LCD avec fonction de personnalisation
Administration Ă distance
Possibilité de connecter un groupe électrogène diesel
Possibilité de fonctionnement en parallèle avec réserve N+X ou extension de capacité
Contournement de maintenance.
Caractéristiques Techniques
Puissance (kVA/kW)
6/5.4
Entrée
Phaser
1 phase + terre
Tension, V
220/230/240
Plage de tension, V
120-276
Gamme de fréquences, Hz
50 Hz : 45-55 Hz, 60 Hz : 54-66 Hz
Facteur de puissance
≥0,99
Distorsion actuelle, THDi
≤5 % (à 100 % de charge non linéaire)
Plage de tension de dérivation, V
Max. 220 V +25 % (en option +10 %, +15 %, +20 %) ; 230V : +20 % (en option +10 %, +15 %)
240V : +15% (en option +10%)
Min. -45% (optionnel -20%, -30%)
Plage de tension et de fréquence en mode ECO
Idem avec le contournement
Travailler avec un générateur
Prise en charge
Sortie
Phaser
1 phase + terre
Tension nominale, V
220/230/240
Facteur de puissance
0,9
Stabilité de tension
±1%
Écart de fréquence lors du fonctionnement à partir du réseau
±1 %, ±2 %, ±4 %, ±5 %, ±10 % de la fréquence nominale (réglable)
Fréquence en fonctionnement sur batterie, Hz
50/60 ±0,1
Facteur de crĂŞte
3:1
Distorsion de tension, THD
≤2 % à charge linéaire ; ≤5 % sous charge non linéaire
Forme d'onde
Onde sinusoĂŻdale
Efficacité
≥94 %
Batterie
Tension, V
Standard 192, personnalisable 216/240
Piles intégrées
12V / 9Ah
Temps de récupération jusqu'à 90 %, h
8-10
Courant de charge, A
1
Temps de commutation
Vers batterie : 0 ms, vers bypass : 0 ms.
protection
Surcharge
Du réseau
105 %-110 % - 1 heure ; 110 %-125 % - 10 minutes ; 125 %-150 % - 1 minute ; >150 % 0 s
En contournement
Disjoncteur 40 A
Court-circuit
Arrêt de sécurité
Surchauffer
Depuis le secteur : passage en bypass, depuis la batterie : arrĂŞt
DĂ©charge de la batterie
Alarme et arrĂŞt
Autodiagnostic
Lorsqu'il est allumé et par programme
EPO (facultatif)
Fermer
batterie
Technologie avancée de gestion de batterie
RĂ©duction de bruit
Conforme Ă EN62040-2
Indication et affichage
Audio et visuel
Panne de réseau, décharge de batterie, surcharge, accident
État sur écran LCD et indicateur LED
Mode secteur, Mode batterie, Mode ECO, Mode Bypass, Batterie faible, Batterie défectueuse, Surcharge, Erreur UPS
Affichage LCD
Tension d'entrée, fréquence d'entrée, tension de sortie, fréquence de sortie, niveau de charge, tension de la batterie, température interne, durée d'autonomie
Données techniques
Dimensions (LxPxH), mm
197 x 460 x 720
Poids (kg
60
Connecteurs d'entrée
Bornier
Connecteurs de sortie
Bornier
Interfaces
Norme : USB et RS232
En option : carte SNMP, carte de fonctionnement en parallèle, carte relais
informations générales
Température de fonctionnement, 0C
0-40
Température de stockage, 0C
-25 – +55
L'humidité de l'air, %
0-95 sans condensation
Altitude au-dessus du niveau de la mer, m
< 1500m
Niveau de bruit, dB
<55 (Ă une distance de 1m)
Les normes de sécurité
CE, EN/CEI 62040-2, EN/CEI 62040-1-1
